产品型号: MXW-E500
产品型号: MXW-E500 供电电压: 10-36VDC 工作电流:

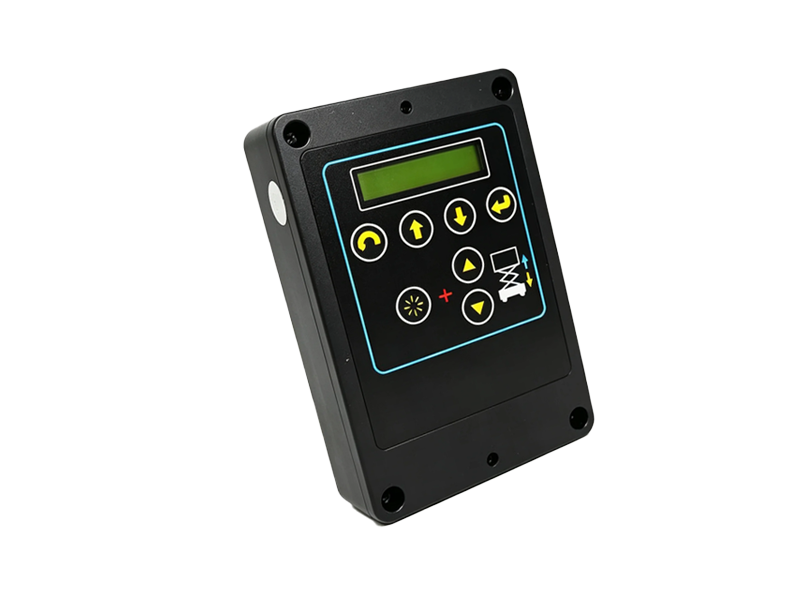

长沙迈新电子MXW-E500电子控制单元，供电10-36VDC，支持CAN通讯，汽车级MCU 16bit/32MHz，256-KB闪存，功能安全PL-d设计参考ISO13849，防静电±8KV，防护等级IP65，工作温度-20℃~70℃，AMP 35Pin/14Pin双接口，适配高空作业平台电子控制系统。
全国咨询热线：18932418777/15852037306
产品参数
型号 | MXW-E500 |
产品名称 | 电子控制单元 |
供电电压 | 10-36VDC |
输入 | 电流或电压输入可选 |
通迅 | 支持CAN |
电气参数 | 汽车级MCU: 16bit/32MHz,256-KB闪存和32-KB SRAM内存 防静电:+/- 6KV触点，+/- 8kv空气放电符合IEC 61000-4-2 功能安全性:PL-d(安全功能)设计，参考BS EN ISO13849 |
工作温度 | -20℃~70℃ |
存储温度 | -40℃~80℃ |
机械尺寸 | 184*122*60 |
防护等级 | IP65 |
电气接口 | 35Pin, AMP 776164-1 14Pin,AMP 776273-1 |

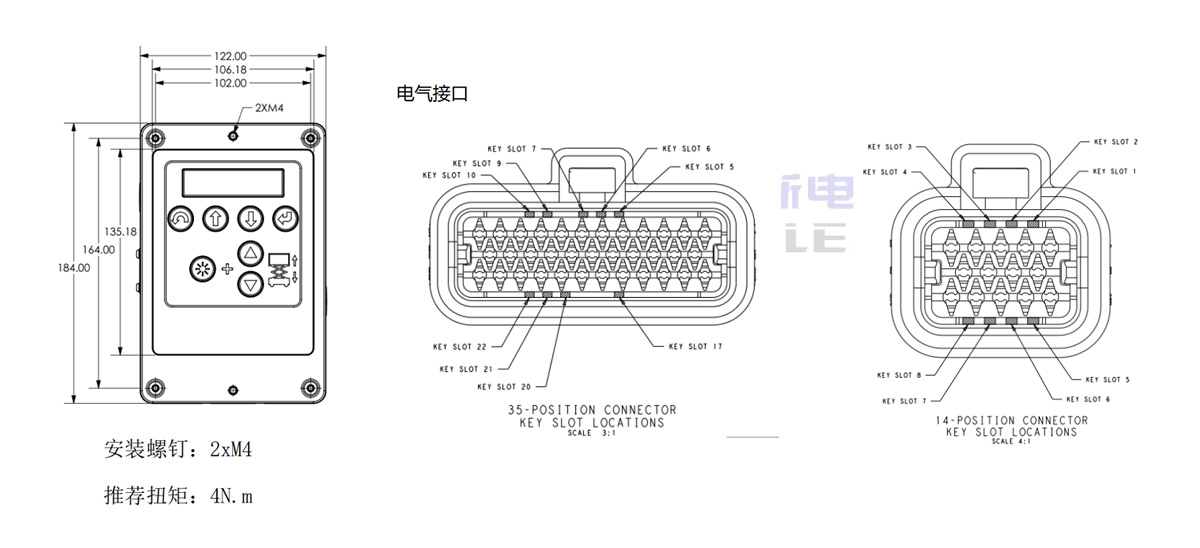

电气接口
接口1 | 接地 | 安装螺钉：4xM6 推荐扭矩：5.3N.m |
| 接口2 | CAN高 | |
| 接口3 | 急停(24V) | |
| 接口4 | +24V 输入 | |
| 接口5 | CAN低 | |
| 接口6 | 空 |
35Pin, AMP 776164-1
引脚 | 类型 | 引脚 | 类型 | 引脚 | 类型 |
J1-1 | DI,AI | J1-13 | PCU | J1-25 | POWER |
J1-2 | DI,AI | J1-14 | DI,AI | J1-26 | DI,AI |
J1-3 | DO | J1-15 | GND | J1-27 | AO |
J1-4 | POWER | J1-16 | DI,AI | J1-28 | DI |
J1-5 | POWER | J1-17 | DI | J1-29 | DO |
J1-6 | DO | J1-18 | DO | J1-30 | DO |
J1-7 | DO | J1-19 | DO | J1-31 | DO |
J1-8 | DO | J1-20 | DO | J1-32 | DO |
J1-9 | AO | J1-21 | DO | J1-33 | DI,AI |
J1-10 | DI,AI | J1-22 | DI,AI | J1-34 | DI,AI |
J1-11 | DI,AI | J1-23 | DI,AI | J1-35 | DI,AI |
J1-12 | DI,AI | J1-24 | PCU |
14Pin,AMP 776273-1
引脚 | 类型 | 引脚 | 类型 | 引脚 | 类型 |
J2-1 | DO | J2-6 | AI | J2-11 | DI,AI |
J2-2 | DI,AI | J2-7 | AI | J2-12 | DI,AI |
J2-3 | VOUT | J2-8 | DO | J2-13 | DI,AI |
J2-4 | CANH | J2-9 | DO | J2-14 | DO |
J2-5 | CANL | J2-10 | DO |
