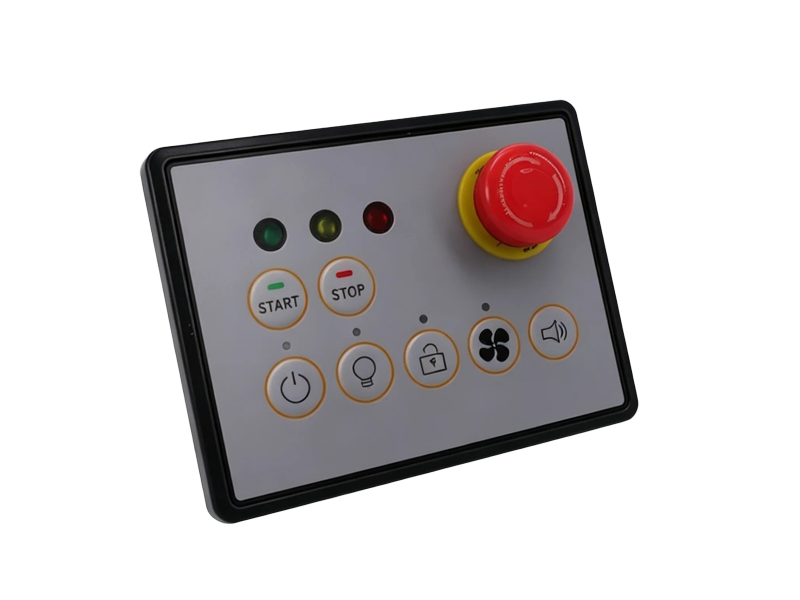

七键控制盒

4、功能说明

 1）电源键长按1S开机，+24VA得电，开机后其它键 才有效，长按1S关机，所有的输出关闭，具有自锁功能

 2）照明键按一下OUT6打开，再按一下OUT6关闭，具有自锁功能

3）散热器键按一下OUT3打开，再按一下OUT3关闭，具有自锁功能

4）喇叭键按一下OUT7打开，再按一下OUT7关闭，具有自锁功能

5）START键按下OUT1打开, OUT1-1关闭，松开OUT1关闭，OUT1-1打开,具有自复位功能

 6) STOP键按下OUT2打开，OUT2-1关闭，松开OUT2关闭，OUT2-1打开,具有自复位功能

7)

a）防过卷信号（DI3）输入低时，按键复位到默认状态，按键灯不亮，OUT4输出低，
b）当防过卷信号（DI3）输入高时（过卷有效），OUT4输出高，灯亮  此时按下强制解锁键，输出反向（OUT4输出低，灯不亮）解锁过卷（自锁）

8）LED2、LED3、LED4、LED5对应电源、照明、强制解锁、散热器的按键，当按键按下开关输出时相应的LED灯打开。LED15一直常亮，LED12一直闪烁，LED10表示防过卷信号输入高时点亮，输入低是熄灭。
